100MW-600MW Solar Pv Module Produksjonslinje

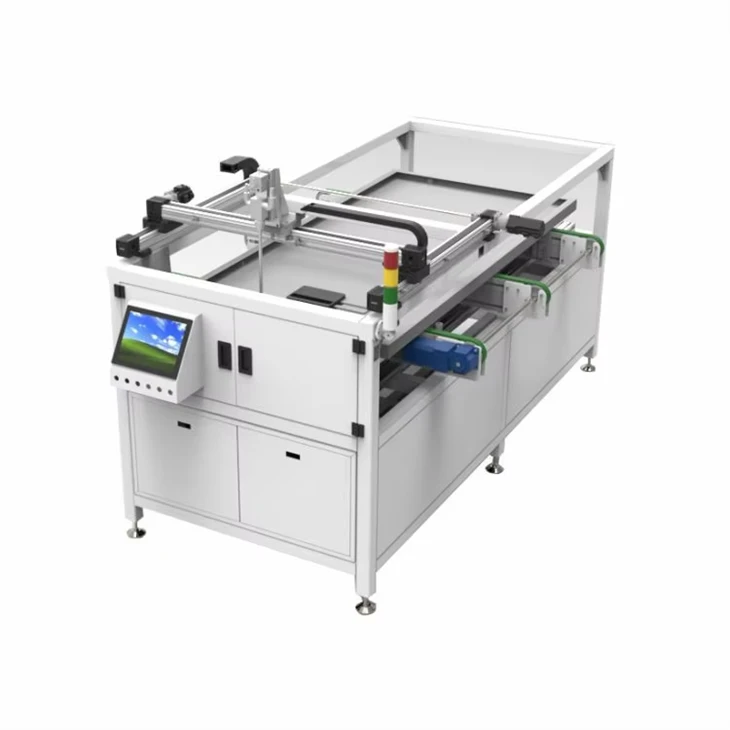

Legg opp (mekanisk type)

1. Fôringsmetoden er kort inn og lang ut, og utstyrsfunksjonen er å ordne dem i tilsvarende rekkefølge. Langsiden av batteristrengen er parallell med langsiden av komponenten. Det lokale settesystemet kan brukes til å arrangere komponenter på 96, 72 og 60 stykker, og har mekanisk justeringsfunksjon.

2. Motta batteristrenger automatisk, plukk opp batteristrenger til mekaniske posisjoner og forrett glasset

3. Motta glass og EVA fra produksjonslinjen. Plukk opp batteristrengen fra den mekaniske posisjonen. Plasser batteriet i serie på EVA i henhold til de positive og negative elektrodene. Etter å ha fullført alle handlinger, sendes komponenten ut.

4. Batteristrengen er posisjonert gjennom visuell posisjonering, fiberoptisk posisjonering og mekanisk posisjonering.

1. Maskinen bruker et synkront belte, drevet av en servomotor, og ledet av en lineær styreskinne, som har fordelene med presis posisjonering, stabil drift og høy hastighet.
2. Sugekoppen er laget av polyuretan og vil ikke etterlate noen merker på batteristrengen etter suging.
3. Maskinen er utstyrt med strøm- og gassbeskyttelse.
4. Maskinen er helautomatisk og krever ikke manuell inngripen.
5. Posisjoneringsnøyaktigheten til batteristrengen er ± 0,3 millimeter
6. Seks strømledninger med 1-10 millimeters avstand
7. Kompatibel med flere batteristrenger, størrelse 156/182/210, 6-12 stykker
8. Hovedsolcellefingeren er kompatibel med 2/3/4/5 fingre

(1) Produksjonslinjekapasitet: 100MW-600MW/år.
(2) Utstyrets strømbehov er 380V (tre-faset femledersystem), og strømbehovet kan finnes i utstyrsparametrene til hver enhet. Kraftlinjekonfigurasjonen vil bli levert separat av selskapet vårt.
(3) Trykkluftbehovet for utstyret er 0.6-0.8MPa, tørt, rent og oppfyller kravene til automatiserte produksjonslinjer; Støvpartikler Mindre enn eller lik 1um, vanntrykk duggpunkt Mindre enn eller lik -40 grad, olje (inkludert damp) Mindre enn eller lik 0.1mg/;
(4) Rensligheten av luften i fabrikken skal ikke være mindre enn 300 000 nivå (ISO klasse 8);
(5) Overføringshastighet for overføringsutstyr: Overføringssyklustiden er mindre enn 22 s, noe som oppfyller kravet til 500 MW/år produksjonskapasitet. Hele linjen tar i bruk hastighetsregulering med variabel frekvens, med en hovedhastighetsreguleringsfrekvens satt til 30HZ og et hastighetsreguleringsområde på 0-50HZ (spesifikk hastighet kan finnes i utstyrsparametrene til hver enhet);
(6) Eksterne dimensjoner på overføringslinjen: Dette utstyret er en ikke-standard enhet, og det endelige layoutdiagrammet vil bli levert av Edobo Solar;
(7) Monteringslinjehøyde og justeringsområde: Det er en viss høydeforskjell mellom det enkelte utstyret og overføringsenheten. For detaljerte ytre dimensjoner, se de tekniske parametrene til det enkelte utstyret; Høyden på overføringsenheten er vanligvis 950 mm ± 30 mm;
(8) Transmisjonslinjen og utstyrets driftsområde kan justeres mellom komponenter med lengde (1650mm-2600mm) * bredde (950mm-1500mm), noe som muliggjør transport av komponenter i forskjellige lamineringsmetoder.
(9) Transmisjonslinjen er jevn og offsetstørrelsen er mindre enn 10 mm;
(10) Når utstyret fungerer normalt, er komponentfeilfrekvensen forårsaket av utstyret og overføringslinjene mindre enn 1/1000;
(11) Støynivå under drift av utstyret Mindre enn eller lik 72dbA (unntatt kompresjonspumper)

1. Cellen bruker CCD visuell posisjonering, som har fordelene med høy nøyaktighet og stabilitet;
2. Utstyret kan automatisk motta, automatisk layout og automatisk eksportere komponenter, og layout er nøyaktig posisjonering;
3. Sugekoppen er laget av importert silikonmateriale, som ikke vil etterlate et merke på overflaten av batteriet;
4. Bruk treakset mekanisk bevegelsesmodus (roterende 180 grader);
5. Sidebevegelsen vedtar lineær motormodul, som har fordelene med rask bevegelseshastighet, høy gjentatt posisjoneringsnøyaktighet og stabil ytelse, sparer den totale takttiden;
6. Lang og kort kant endring justering vedtar rask låsemekanisme, justering raskt, enkelt, praktisk og pålitelig;
