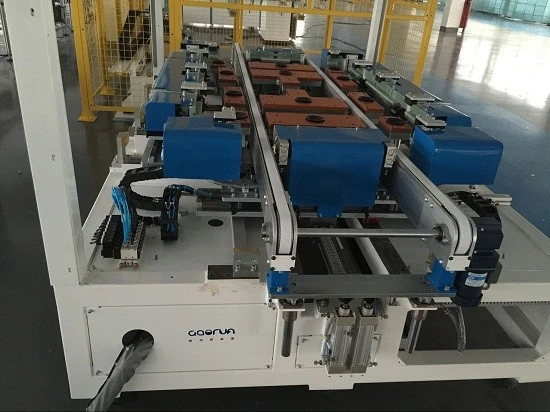

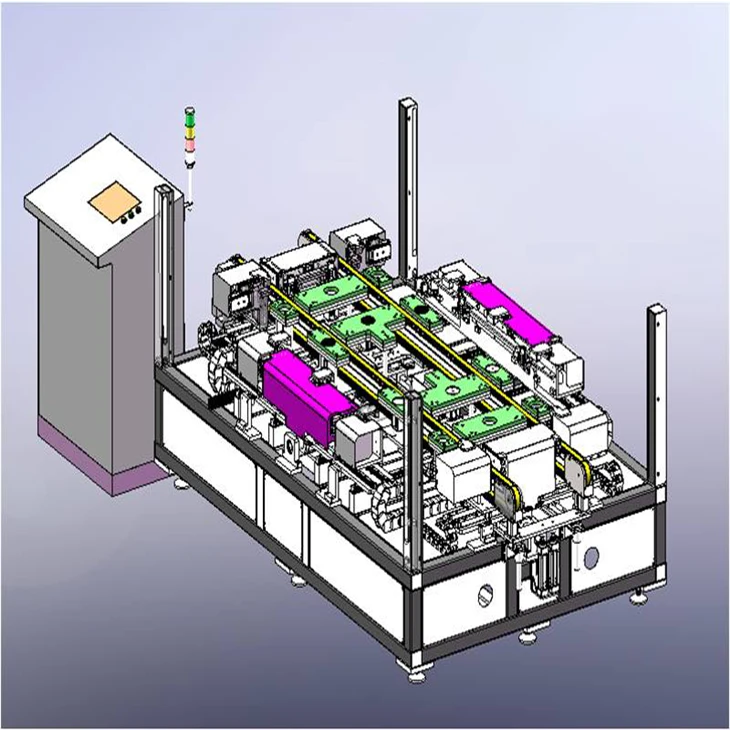

Funksjon og introduksjon
Online manuelt lasteprofil i utstyret.
Når modulene i riktig posisjon og ramme er klare, vil luftsylinderen reformeres og klemmes. Servomotor vil installere rammen samtidig.
1.Lang/kort kant fremover.
2.Formidlingsmodus: Synkronbeltetransport.
3. Transporthøyde: 960±50 mm.
4. Lengde og bredde kan justeres i henhold til moduldimensjon, ved å ta i bruk hurtiglåsende armatur, justeres raskt for å møte forskjellige moduler.
7.Kontrollmodus: motorstyring + servodrift.
8. Driftsmodus: Automatisk/manuell.
9.HMI: Kinesisk + berøringsskjerm.
Hovedparameter
Applicable module dimension:2000mm >long edge >150mm, 1000mm>Kortkant 800 mm, vekt mindre enn 30 kg.
Syklustid: ＜35s
Maks kapasitet: Større enn eller lik 2400/dag
Operatører online: 2
Merkeeffekt: 3.0kw
Tilkoblingsformat: Φ12
Dimensjon (LXBXH):2779mm*2249mm*950mm
Fordel
1. Utstyret velger servomotor som har fordeler som nøyaktig under flytting og stabil.
2. Utstyret består av balansemekanisme struktur, 12 par sugekopper for balanse.
3. Sugekopper er laget av importerte silikagelmaterialer, vil ikke etterlate merker på overflaten.
4,12 par sugekopper integrert i ett stykke, justering vedtar håndvippestruktur, raskt, enkelt, praktisk og pålitelig.
5. Utstyr består av rettemekanisme.
6. Justering av lang og kort kant vedtar rask låsestruktur, raskt, enkelt, praktisk og pålitelig.
7.Rammekraft for kortkant er opptil 2,2 tonn.
8. Nøyaktighet: ±1 mm for lange og korte kanter, diagonal Mindre enn eller lik 1,5 mm.
9. Jevnt overløp: kvalifisert rate ＞98 %.
|
