Edobo Techs MC4 Connector Production Line tilbyr en strømlinjeformet, automatisert løsning for å produsere MC4-kontakter av høy kvalitet, essensielle komponenter i solcellepanelsystemer. Denne linjen håndterer automatisert kontaktstiftkrymping, boligmontering og inkluderer synsbasert kvalitetskontroll for å sikre pålitelig produksjon med høyt volum og samtidig minimere arbeidskraftskostnadene. Integrert automatisert testing garanterer ytelse og holdbarhet, tilpasningsdyktig til forskjellige kontakttyper. Ytterligere verdi legges til med alternativer som automatisert merking og emballasje, gir produsenter å maksimere lønnsomheten, forbedre produktkvaliteten og få et konkurransefortrinn i det voksende solmarkedet. Samarbeide med oss for en omfattende produksjonsløsning.

Sende bookingforespørsel

Beskrivelse

Tekniske parametere

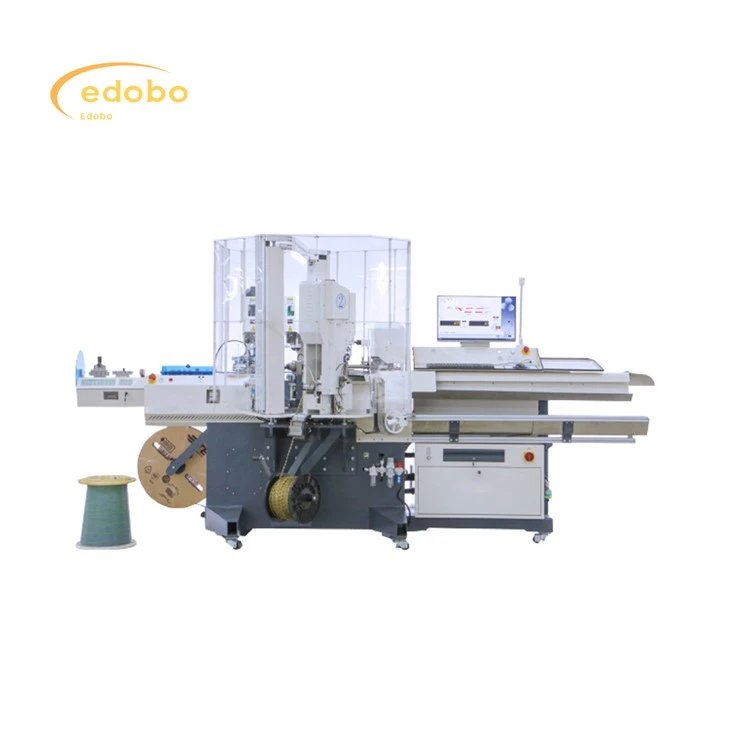

Solar Panels Production Automatic Trimming

Edobo solar cable machine

produc features

Assembly of positive and negative connectors

Montering av positive og negative kontakter

Negativ pol (hunnkontakt):

1. Ta hus (hunnkontakt):Begynn med hunnkontakthuset.

2.O-ringinnsats i hus (hunnkontakt):Sett O-ringen inn i hunnhuset.

3. Montering av Grommet & Collet (kvinnelig kontakt):Sett sammen grøtt og collet for den kvinnelige kontakten.

4. Placing Grommet Assembly til hus (hunnkontakt):Sett inn den samlede grommen og Collet i hunnhuset.

5.Cap Assembly (hunnkontakt):Fest hetten til hunnkontakthuset.

Positiv pol (hannkontakt):

1. Ta hus (hannkontakt):Begynn med det mannlige kontakten.

2. samsvar med Grommet & Collet (hannkontakt):Sett sammen grøtt og collet for den mannlige kontakten.

3. Placing Grommet Assembly til hus (hannkontakt):Sett inn den samlede grøtt og kollet i det mannlige huset.

4.Cap Assembly (hannkontakt):Fest hetten til det mannlige kontakten.

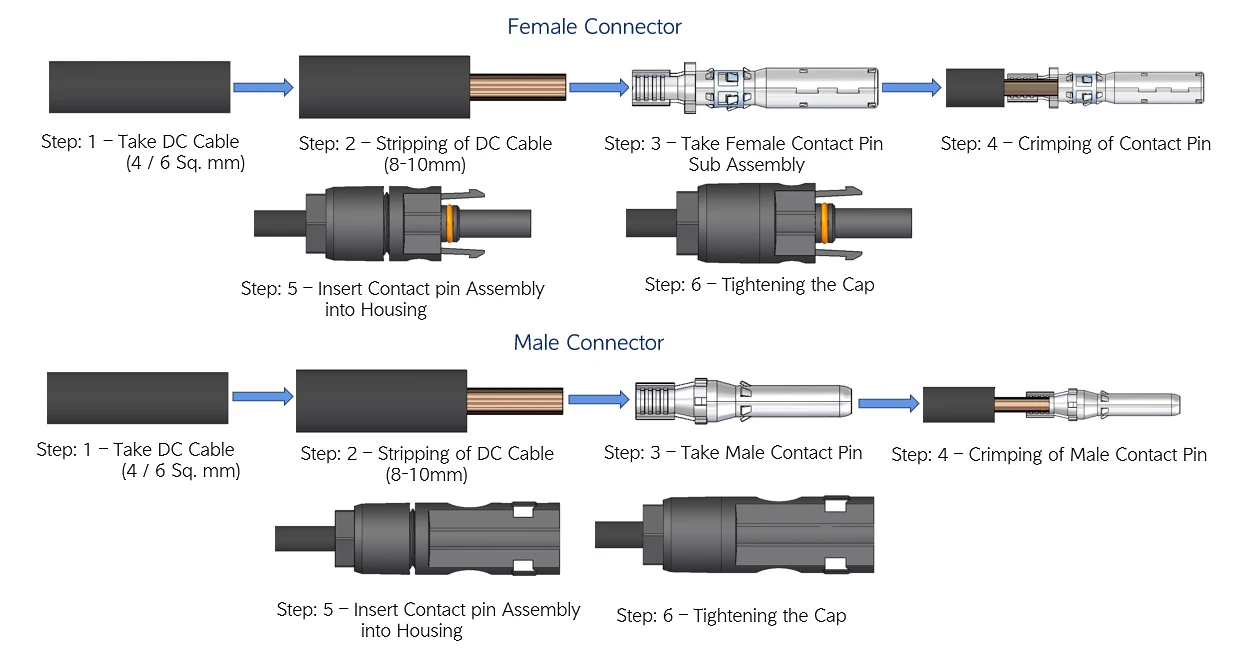

Terminal connection

Terminal krympingstrinn inkluderer hovedsakelig følgende trinn:

2. Ta DC -kabel:Forbered en DC -kabel.

2. Prepare kabelen:Strip en isolasjonslengde fra DC -kabelen (ledningen).

3. Velg kontaktpinnen:Ta den kvinnelige eller mannlige kontaktstiftsamlingen

4. KRIMP KONTAKTINNEN:Plasser den strippede ledningen i kontaktstiften og bruk et krympeverktøy for å feste kontaktstiften sikkert til ledningen.

5. Sett inn i boliger:Sett inn den krympede kontaktstiftetheten i kontakten.

6. Lang hetten:Fest hetten på huset for å fullføre kontakten.

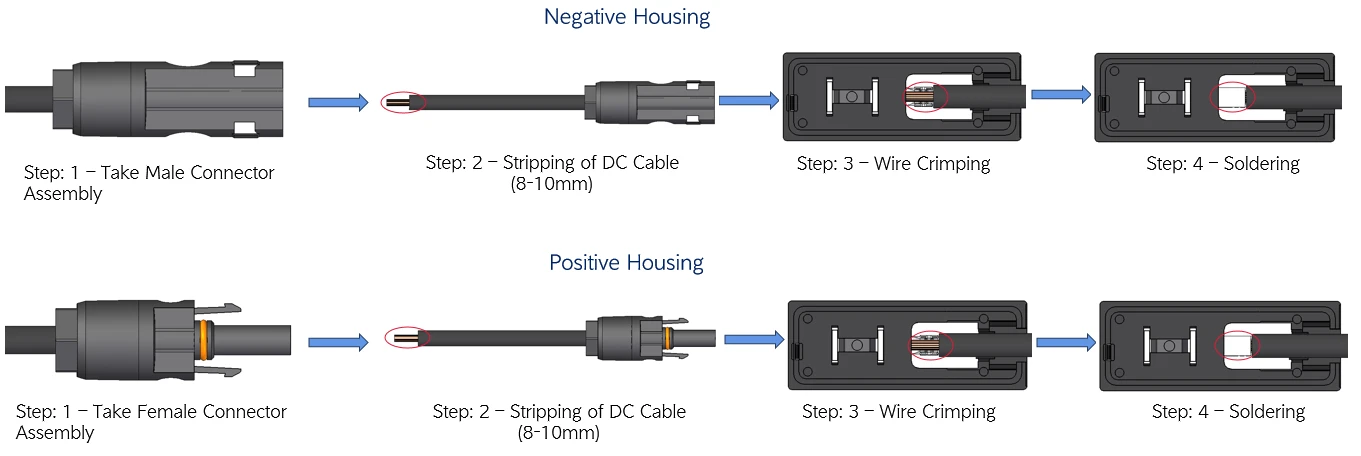

Positive and negative pole connections of junction box

Ledningen blir direkte krympet inn i veikrysset:

Ta kontaktmontering:Ta den mannlige eller kvinnelige kontaktenheten.

Strip kabelen:Strip 8-10 mm isolasjon fra DC -kabelen.

Wire Crimping:Krymper den strippede ledningen direkte inn i kryssboksen. Junction -boksen vil ha interne terminaler (ofte metallkaner eller kontakter) designet for å motta og holde ledningen sikkert.

Lodde (fast):Lodde tilkoblingen. Lodd vil gi ekstra styrke og bidra til å forhindre korrosjon i forbindelsen.

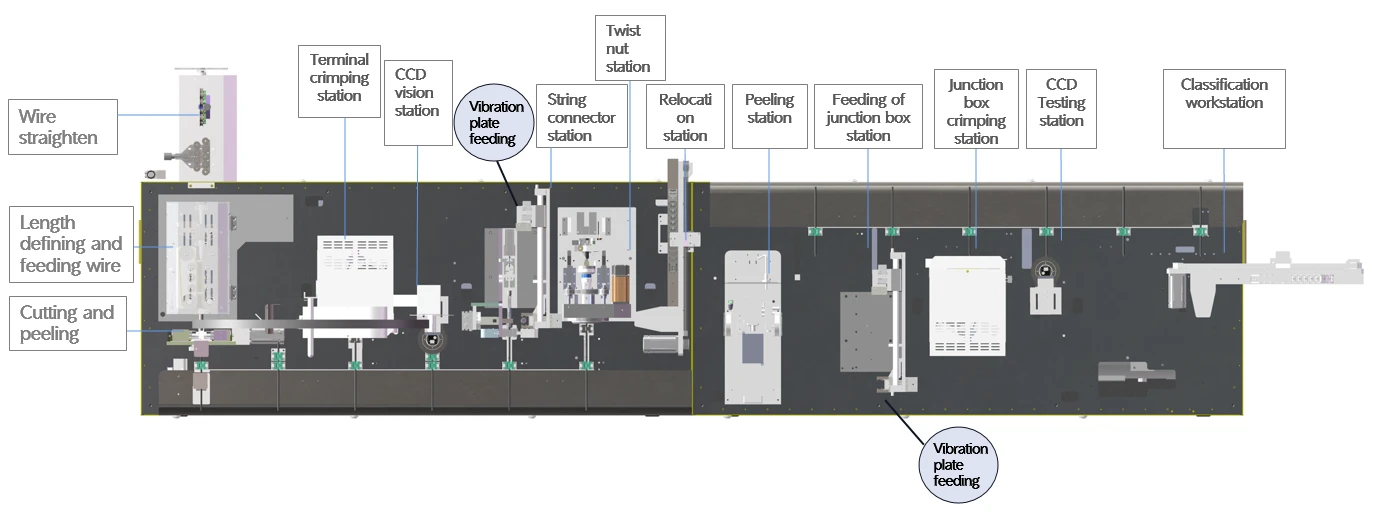

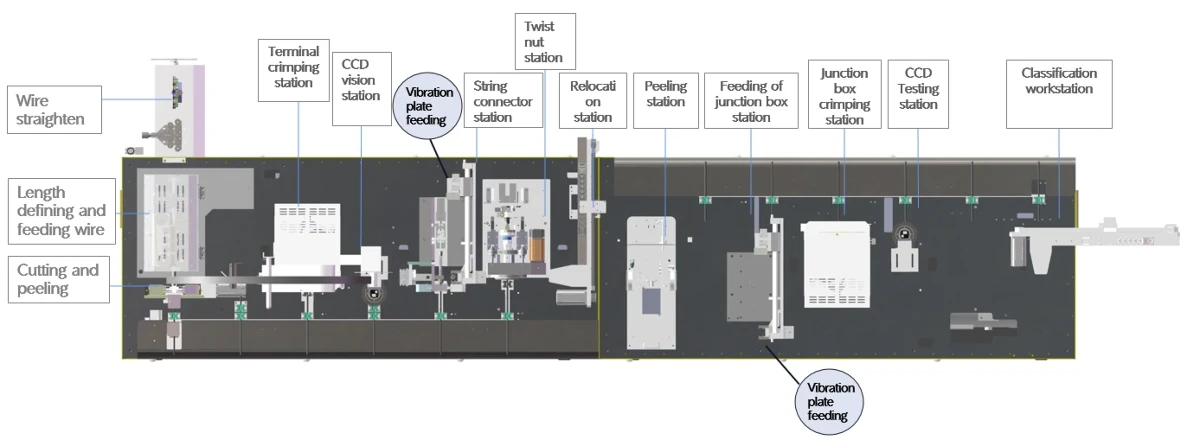

Schematic diagram of production line layout

1. Denne produksjonslinjen brukes hovedsakelig til følgende prosesser: kabelbelastning, kabelarrangement, kabelfôring og retting, kabelskjæring, kabelkrymping, visuell inspeksjon, innsetting av tilkoblinger, kobling av tilkoblinger, etc.

2. De nødvendige strømkildene er strøm og trykkluft. Hver arbeidsstasjon og transportørenhet jobber sammen i nærheten for å bli en.

3. Hovedmaterialet som brukes i fremstilling av hele maskinen er sveiset ramme, og alle delene som er utsatt for korrosjon får overflatebehandlinger som maling og elektroplatering for å sikre ingen korrosjon og et godt utseende i garantiperioden eller enda lenger.

4. Utstyrets design vurderer ergonomi og fabrikkdriftssikkerhet. Utstyret kan automatisk telle produksjonsutgangen.

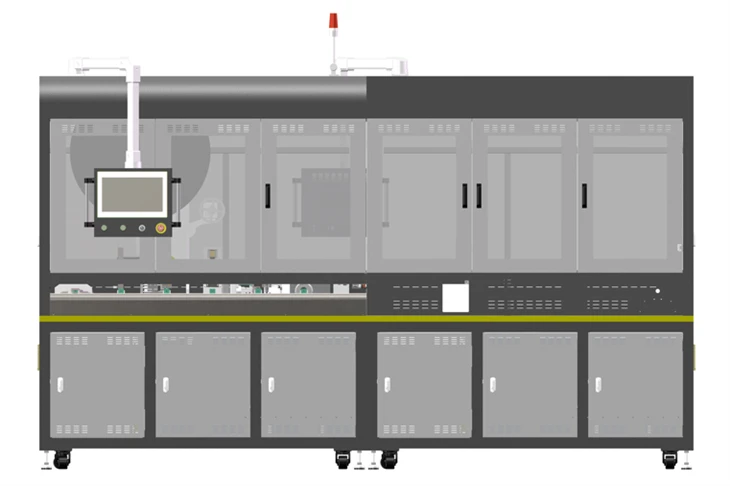

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

1. Produksjonslinjen er egnet for automatisert prosessering av solcaiske kabler. Produksjonslinjen flyter fra venstre mot høyre og kan oppnå stripping av tråd, terminal krymping, CCD -deteksjon, kontaktstråding, muttervridning, crimping junction -boks, CCD -deteksjon

2. Gjeldende ledningsdiameter: 4mm²

3. Linjelengde: 15 0 mm -600 mm, toleranse ± 0,002 * l +1 mm;

4. Peel Lengde Range: 1-9 mm;

5. Produksjonsrytme: større enn eller lik 4 sekunder;

6. Vertsstørrelse: 1200 × 4000 × 2400mm

7. Operativsystem for menneskelig maskin: Det berørbare skjermgrensesnittet er enkelt og tydelig, noe som gir rask kontroll av maskinens drift. Alle parametere kan enkelt settes og lagres, og operasjonsinstruksjonene vises på en intuitiv og enkel måte gjennom bilder. Den kommer med en 4- nivå passordbeskyttelsesfunksjon (med tillatelser delt inn i operatør, kvalitetskontroll, tekniker og manager), et feillys og feilkodekoordinering for vedlikehold, oppnå enkel vedlikehold og kostnadsreduksjon;

8. De fleste arbeidsstasjoner bruker modne produkter for integrering for å sikre produktstabilitet;

9. Vedta servo -motorstyringssystem for å sikre produktnøyaktighet;

10. Programmet kan lagre opptil 100 filer og kan nås ved å velge programnummeret. Databaseserveren samler inn produksjonsdata og organiserer kvalitet for produksjonslinjen, noe som gjør det praktisk for det øvre systemet (MES eller ERP) å trekke ut data og spore behandlingsdata under produktproduksjon gjennom nettverket;
