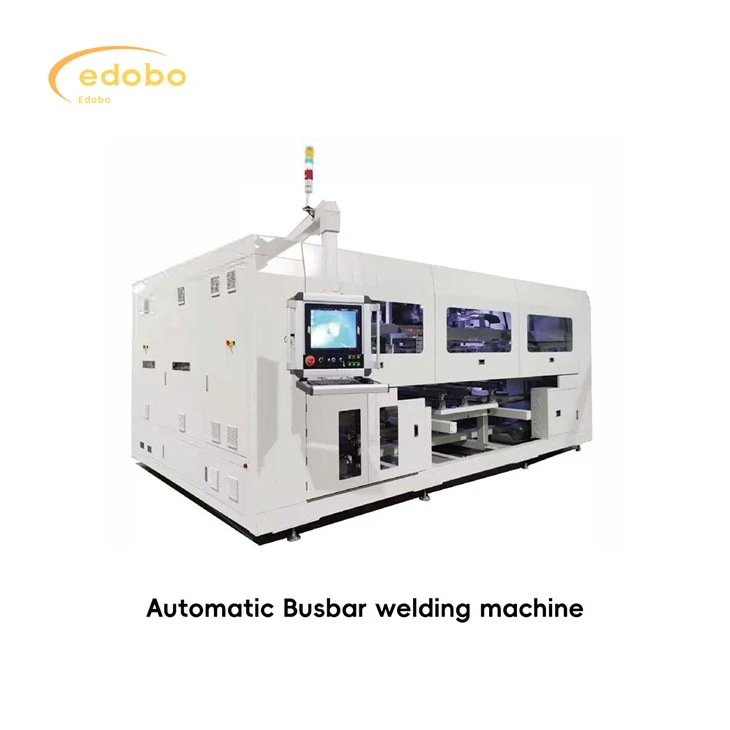

Solceller samleskinne sveisemaskin

Ønsker du å begi deg inn i solenergiindustrien eller utvide din nåværende virksomhet? Hos Edobo Solar tilbyr vi førsteklasses produksjonsutstyr for solcellepaneler for å hjelpe deg med å sette opp din egen produksjonslinje. Med våre toppmoderne maskiner vil du kunne produsere høyeffektive solcellepaneler skreddersydd for markedets behov.

Sende bookingforespørsel

Beskrivelse

Tekniske parametere

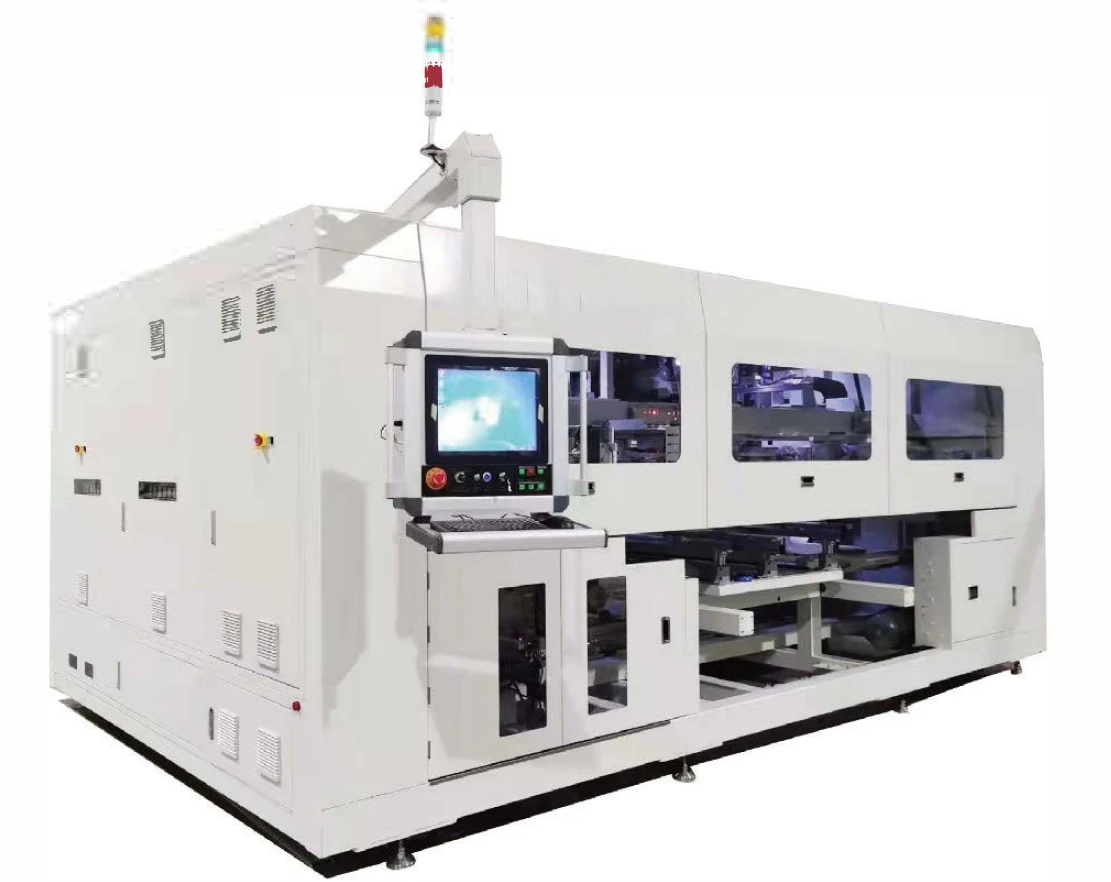

Solar Panels Production Line Auto Bussing

Utstyrsfunksjon: strekk, korriger, kutt, bøy og plasser hodet, halen og midtre samleskinner nøyaktig, og bruk løftehånden til å utføre sekundær kalibrering på strengen på modulen. Ledningene i hode og ende av strengen loddes sammen med samleskinnene i en omgang og overføres til neste arbeidsstasjon. Denne maskinen er valgfri med funksjon for skraping av svart maling, deteksjonsfunksjon for etterlodding og stansefunksjon for samleskinne.

Autobussing

Solar Panels Production Line Auto Bussing

Samlebåndet overfører det oppstilte cellepanelet til den fremre strømningsstasjonen på autobussmaskinen, og gir et signal om at cellepanelet skal være på plass for å søke om adgang. Autobussmaskinen er klar til å la samlebåndet strømme modulen inn i loddeposisjonen til autobussmaskinen og sende et signal som tillater inngang; Motoren går til modulen går inn i arbeidsposisjon, og tillatelsen til å gå inn i signalet trekkes tilbake.

Solar Panels Production Line Auto Bussing

♦ Syklustid: 17 sek/panel (enkel bypass lodding) 21 sek/panel (åpning Dobbel bypass lodding)
♦ Aktivering: Større enn eller lik 98 %;
♦ Cellespesifikasjon:166mm-230mm;
♦ Panelspesifikasjon:
En 156-180 celle:
6 strenger x 10 halve stykker x 2;
6 strenger x 11 halve stykker x 2;
6 strenger x 12 halve stykker x 2;
6 stikk x 13 halvstykker x 2
B.182-celle:
6 strenger x 9 stykker x 2:
C.210-celle:
6 strenger x 10 halve stykker x 2;
6 strenger x 15 en tredjedel x 2
D.210-celle:
5 strenger x 10 halve stykker x 2;
5 strenger x 15 en tredjedel x 2
♦ Celleplass: -0.5-4mm;
♦ Strengplass: 1-6mm; bypass lodding av strengmellomrom Større enn eller lik 10 mm
♦ Glassspesifikasjon: bredde (980-1500mm)* lengde(1720-2600mm);
♦ Korreksjonsnøyaktighet for cellestrengen Mindre enn eller lik ± 0,25 mm;
♦ Strømforsyning for utstyr: trefase 380V 50/60Hz:
♦ Effekt: topp 35kW;gjennomsnittlig 25kW;
♦ Luft: positivt trykk {{0}}.6~0.8MPa, undertrykk ca. - 70kPa;
♦ Utstyrsstørrelse: lengde*bredde*høyde: 6580*5604*2621 mm (inkludert to samlebånd)
