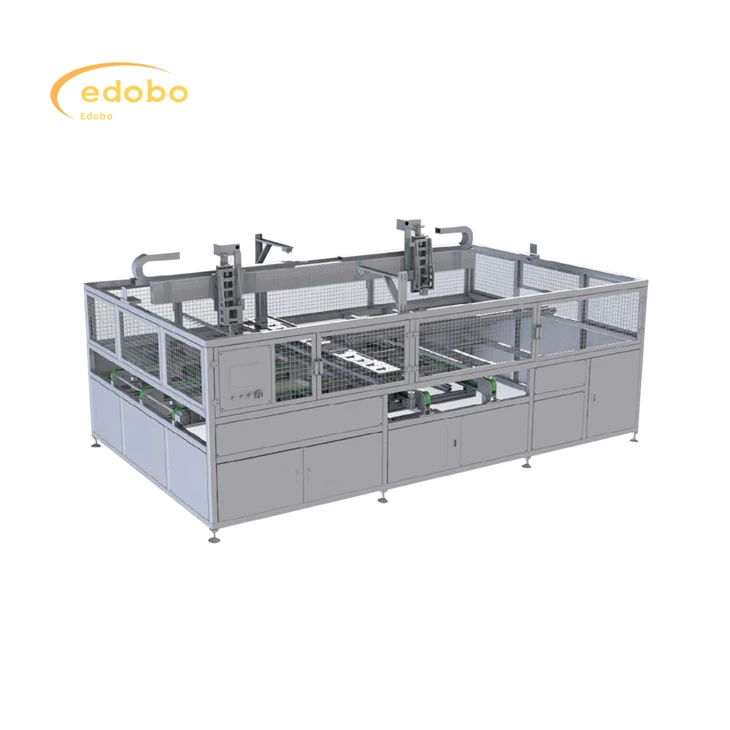

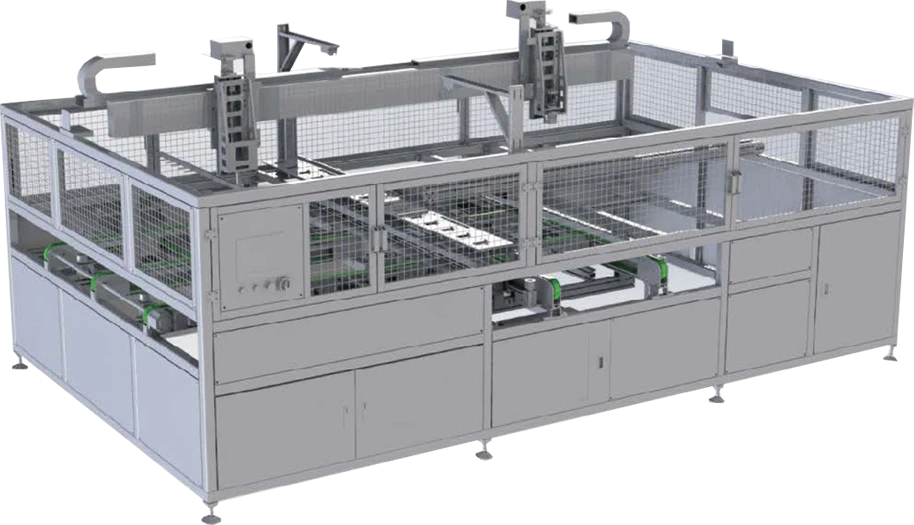

Solcellepanel automatisk oppleggsmaskin for produksjonslinje

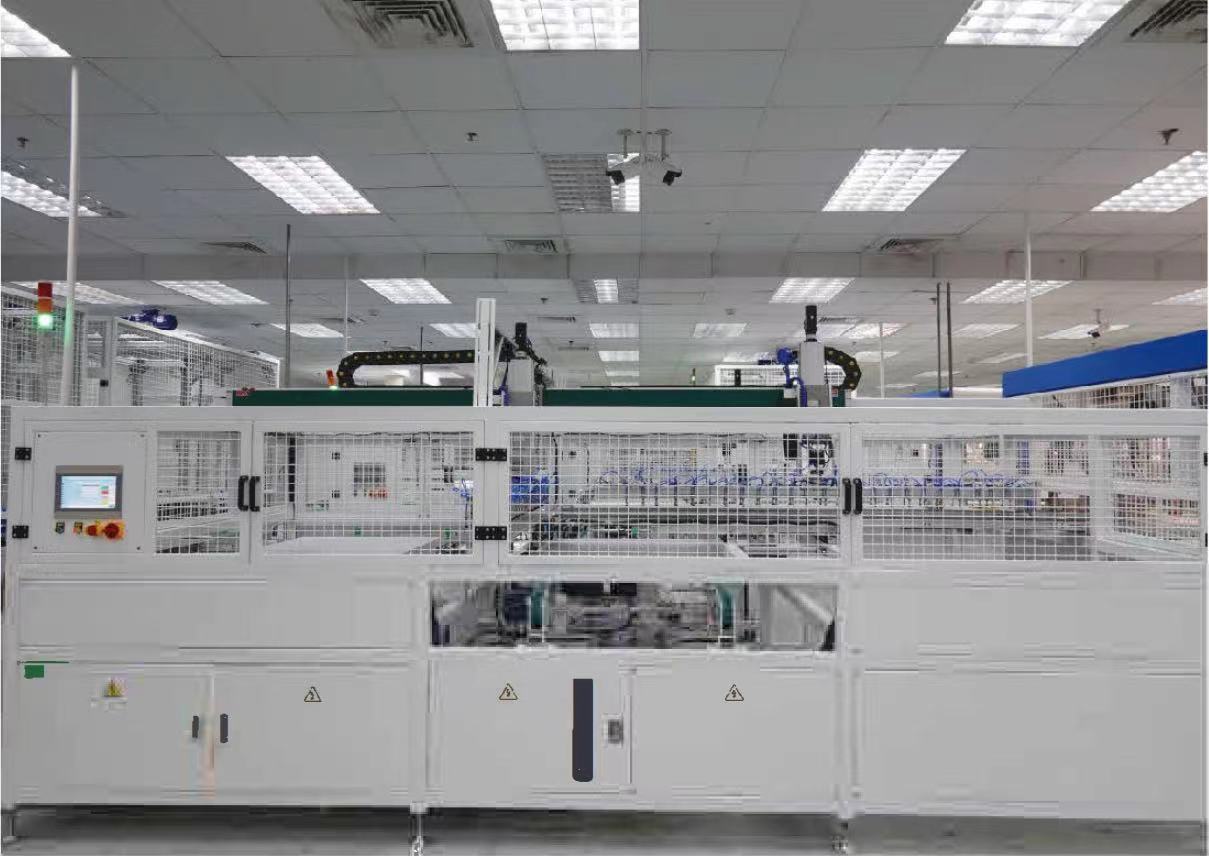

Legg opp (mekanisk type)

1. Fôringsmetoden er kort inn og lang ut, og utstyrsfunksjonen er å ordne dem i tilsvarende rekkefølge. Langsiden av batteristrengen er parallell med langsiden av komponenten. Det lokale settesystemet kan brukes til å arrangere komponenter på 96, 72 og 60 stykker, og har mekanisk justeringsfunksjon.

2. Motta batteristrenger automatisk, plukk opp batteristrenger til mekaniske posisjoner og forrett glasset

3. Motta glass og EVA fra produksjonslinjen. Plukk opp batteristrengen fra den mekaniske posisjonen. Plasser batteriet i serie på EVA i henhold til de positive og negative elektrodene. Etter å ha fullført alle handlinger, sendes komponenten ut.

4. Batteristrengen er posisjonert gjennom visuell posisjonering, fiberoptisk posisjonering og mekanisk posisjonering.

1. Maskinen bruker et synkront belte, drevet av en servomotor, og ledet av en lineær styreskinne, som har fordelene med presis posisjonering, stabil drift og høy hastighet.
2. Sugekoppen er laget av polyuretan og vil ikke etterlate noen merker på batteristrengen etter suging.
3. Maskinen er utstyrt med strøm- og gassbeskyttelse.
4. Maskinen er helautomatisk og krever ikke manuell inngripen.
5. Posisjoneringsnøyaktigheten til batteristrengen er ± 0,3 millimeter
6. Seks strømledninger med 1-10 millimeters avstand
7. Kompatibel med flere batteristrenger, størrelse 156/182/210, 6-12 stykker
8. Hovedsolcellefingeren er kompatibel med 2/3/4/5 fingre

♦ Gjeldende komponenter: konvensjonelle komponenter, halvplater og doble glasskomponenter innenfor lengde 1640-2500mm og bredde950-1400mm
♦ Arbeidsslag: 6 sekunder/streng
♦ Maksimal produksjonskapasitet: 3.400 stk / dag
♦ Nettoperatør: 0
♦ Merkeeffekt (KW): 6KW
♦ Gassforbruk (L/min): 60 L/min
♦ Trykk (MPa):0.6-0.BMPa
♦ Grensesnittspesifikasjon: 12
♦ Totaldimensjon (lengde*bredde*høyde): 4770mm*2840mm*2250mm
♦ vekt: 2850KG

1. Cellen bruker CCD visuell posisjonering, som har fordelene med høy nøyaktighet og stabilitet;
2. Utstyret kan automatisk motta, automatisk layout og automatisk eksportere komponenter, og layout er nøyaktig posisjonering;
3. Sugekoppen er laget av importert silikonmateriale, som ikke vil etterlate et merke på overflaten av batteriet;
4. Bruk treakset mekanisk bevegelsesmodus (roterende 180 grader);
5. Sidebevegelsen vedtar lineær motormodul, som har fordelene med rask bevegelseshastighet, høy gjentatt posisjoneringsnøyaktighet og stabil ytelse, sparer den totale takttiden;
6. Lang og kort kant endring justering vedtar rask låsemekanisme, justering raskt, enkelt, praktisk og pålitelig;
