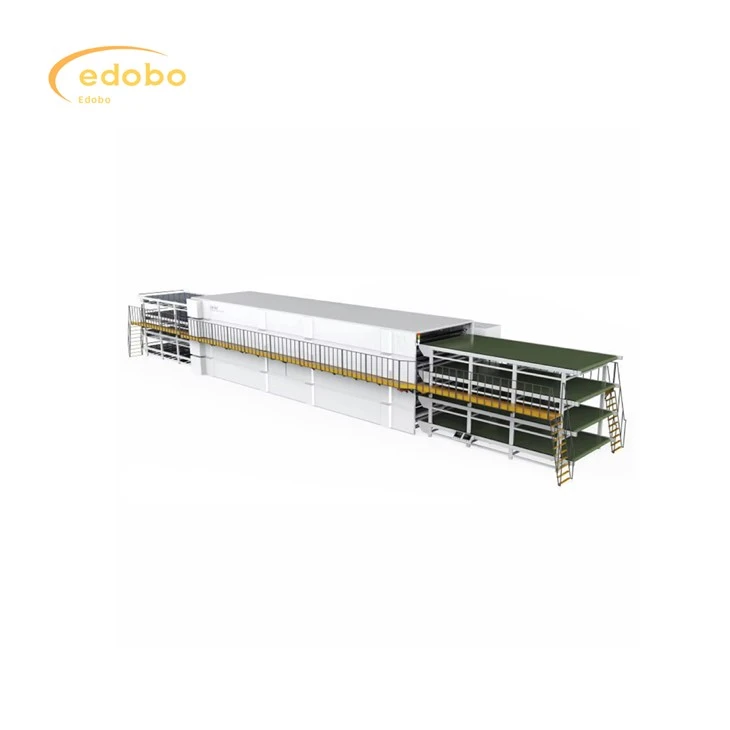

Nøkkelferdig produksjonslinje for solcellepaneler

Automatisk innramming

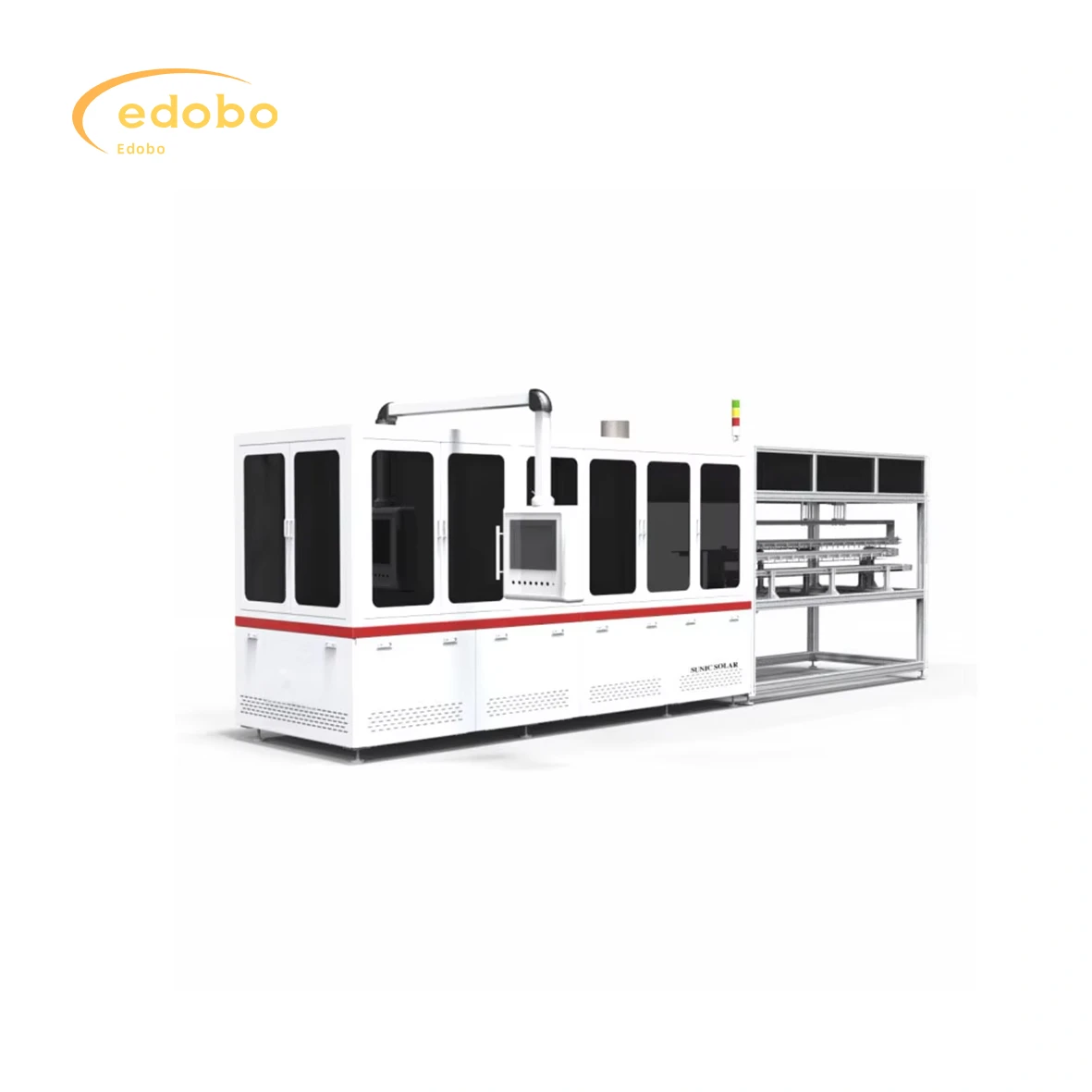

Serie sveisemaskin

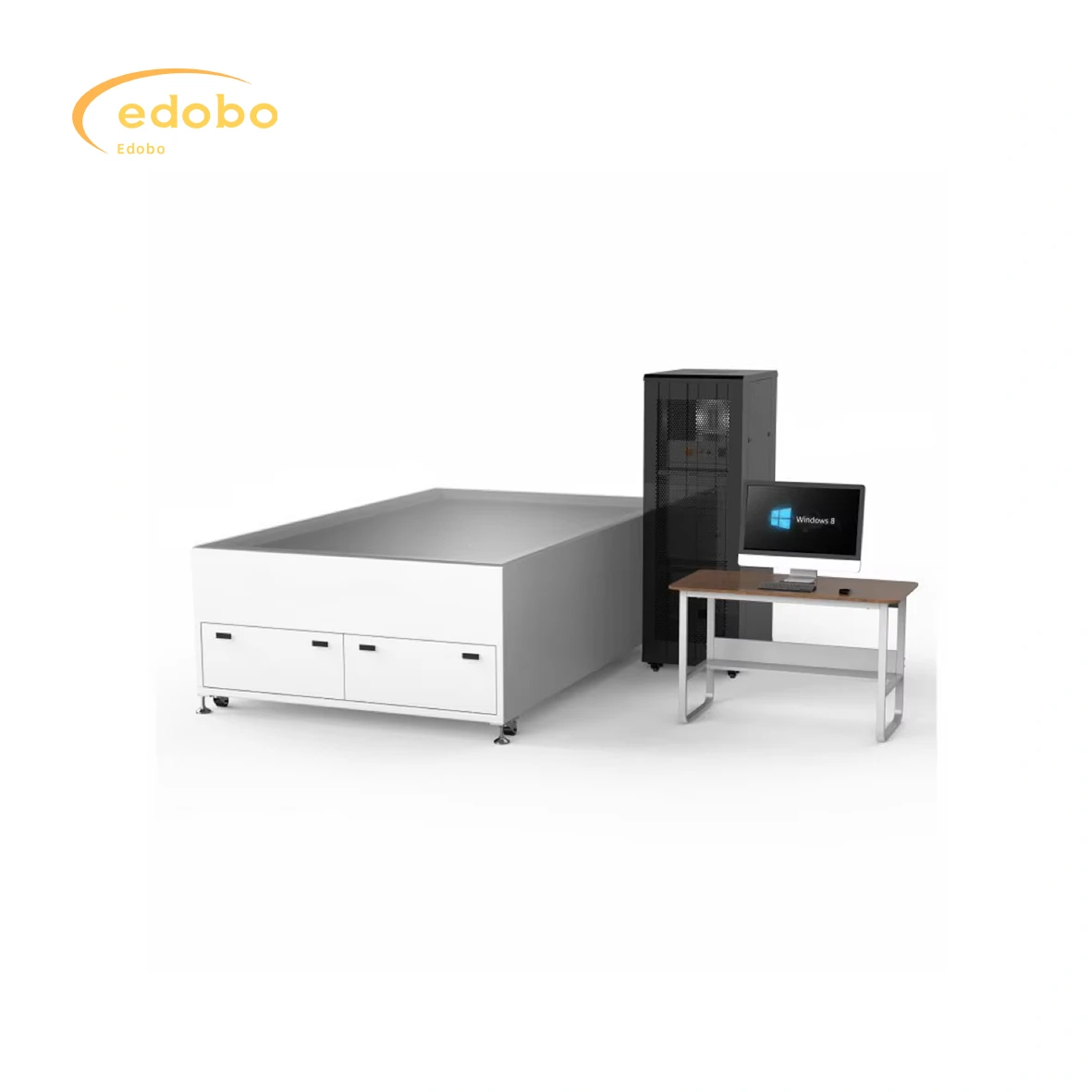

Test instrument

1. Velg servomotor for høy forskyvningsnøyaktighet og stabilitet;
2. Utstyret inkluderer en komponentutjevningsmekanisme, med totalt 16 sugekopper som nivellerer komponentene;
3. De 16 sugekoppene er laget av importert silikonmateriale, og utstyret vil ikke etterlate et merke på overflaten av komponenten
når du jobber;
4. Sugekoppdesignet er en integrert integrert type, juster håndriststrukturen, justeringen er rask, enkel, praktisk
og pålitelig;
5. Utstyret inkluderer profilrettingsmekanismen, som kan lette rettingen av de lange og korte kantene;
6. Lang og kort kant endring justering vedtar rask låsemekanisme, justering raskt, enkelt, praktisk og pålitelig

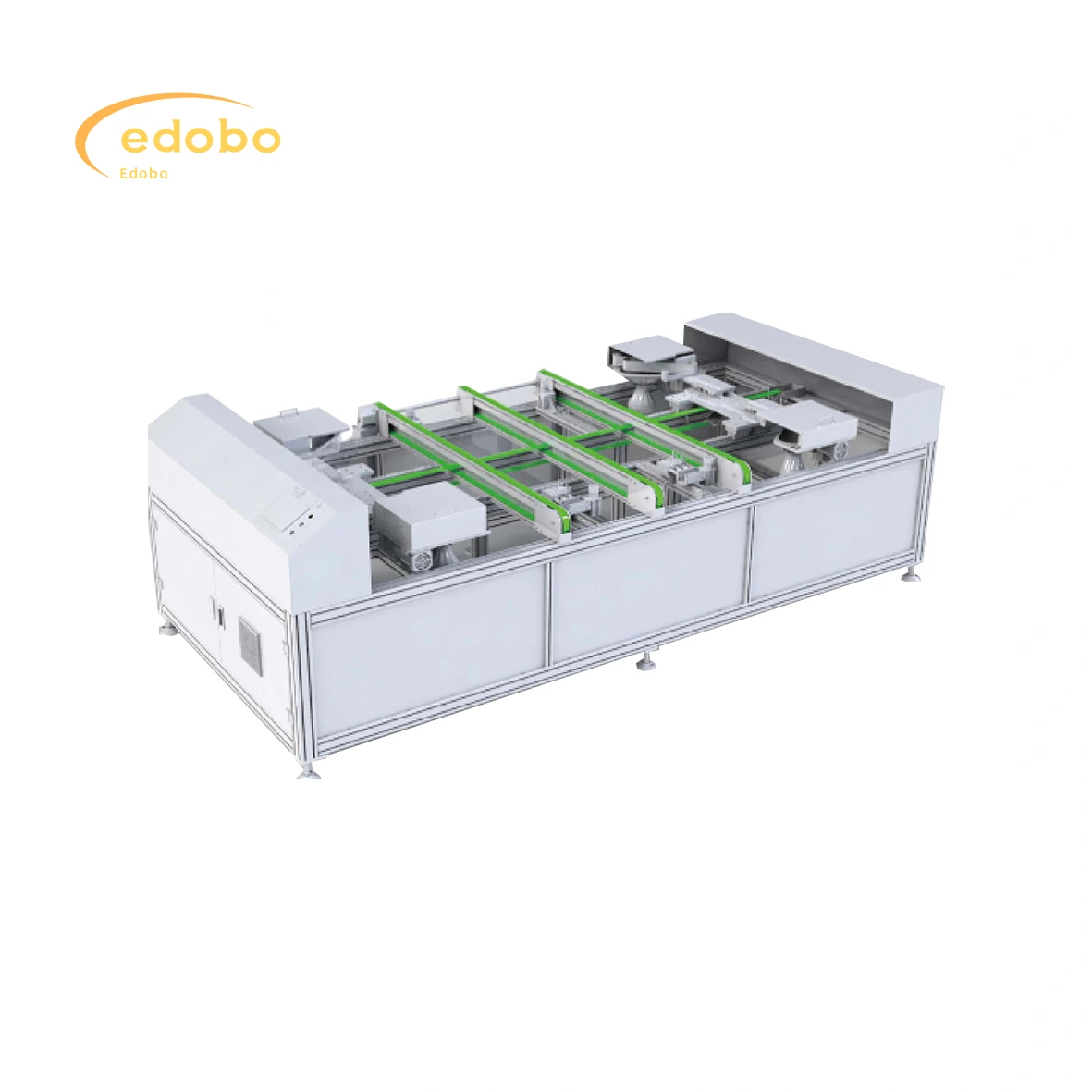

Hjørnefresing

1. Utstyret drives av en servomotor og overføres med synkronbelte, med egenskapene til nøyaktig drift og jevn drift;
2. Bruk de fire hjørnene på komponenten samtidig for å sikre slaget;
3. Sandbeltet i slipevinkelmekanismen har en strammemekanisme, som er enkel og lett å bytte;
4. Utstyret vedtar stålstruktur sveiseramme, med høy styrke, og hele maskinen er solid og pålitelig under overføring;
5. Utstyret betjenes automatisk, uten personell innblanding i driftsprosessen

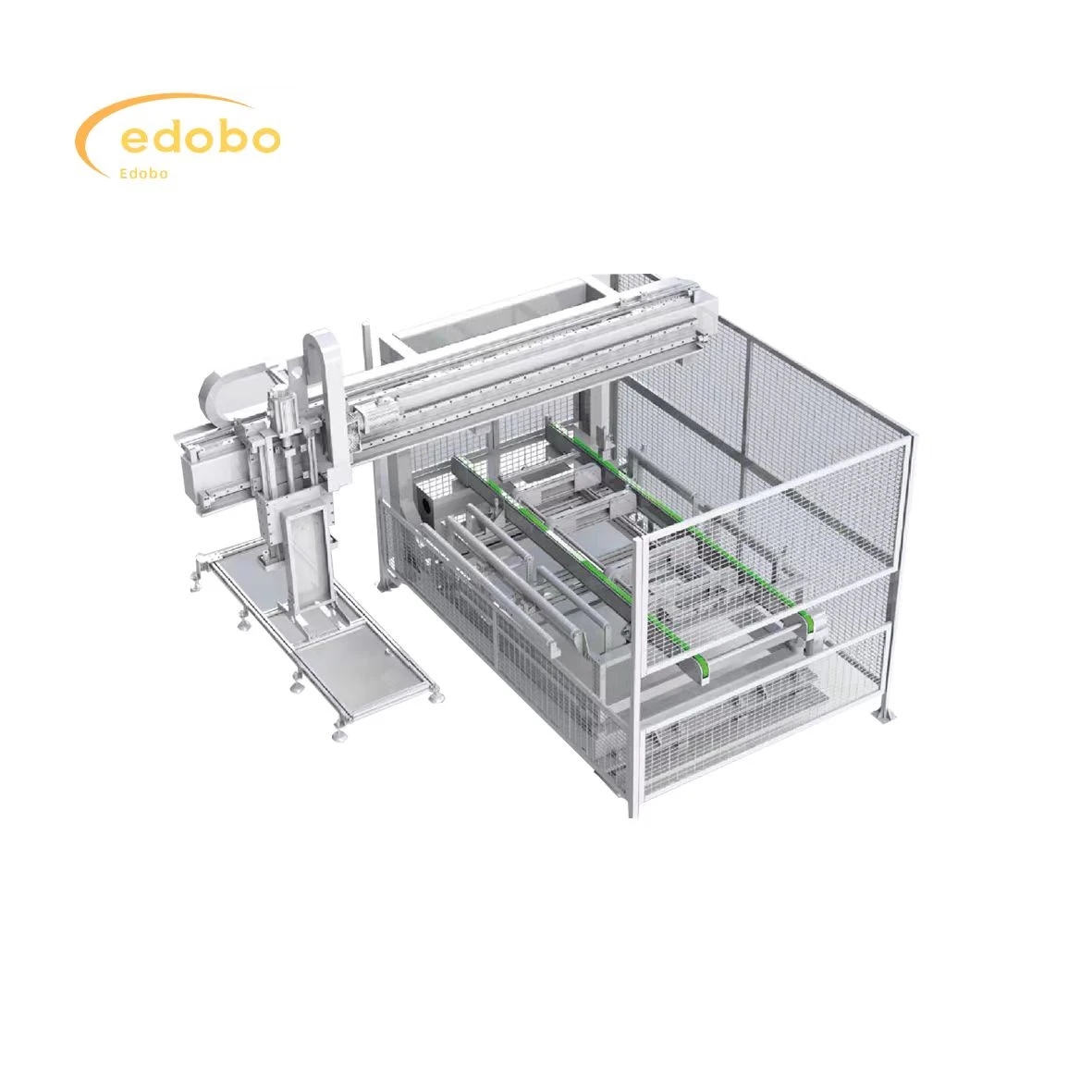

Avlaster av glass

1. Velg servomotor for høy overføringsnøyaktighet og stabil overføringsytelse;
2. Avanserte designprinsipper og prosesseringsmetoder for å sikre påliteligheten til hele maskinens drift;
3. Automatisk helprosesskontroll for å unngå personellintervensjon og høy produksjonseffektivitet;
4. Hele maskinen er utstyrt med et sikkerhetsgjerde, som har sikkerhetsbeskyttelsesfunksjonen;
5. Dataprogrammering og kontroll, svært intelligent, enkel og lett å betjene;
6. Praktisk installasjon, energisparing og miljøvern, enkel å vedlikeholde og lav pris

1. Maskinen bruker et synkront belte, drevet av en servomotor, og ledet av en lineær styreskinne, som har fordelene med presis posisjonering, stabil drift og høy hastighet.
2. Sugekoppen er laget av polyuretan og vil ikke etterlate noen merker på batteristrengen etter suging.
3. Maskinen er utstyrt med strøm- og gassbeskyttelse.
4. Maskinen er helautomatisk og krever ikke manuell inngripen.
5. Posisjoneringsnøyaktigheten til batteristrengen er ± 0,3 millimeter
6. Seks strømledninger med 1-10 millimeters mellomrom
7. Kompatibel med flere batteristrenger, størrelse 156/182/210, 6-12 stykker
8. Hovedsolcellefingeren er kompatibel med 2/3/4/5 fingre

(1) Produksjonslinjekapasitet: 50MW-500MW/år.
(2) Utstyrets strømbehov er 380V (tre-faset femledersystem), og strømbehovet kan finnes i utstyrsparametrene til hver enhet. Kraftlinjekonfigurasjonen vil bli levert separat av vårt selskap.
(3) Trykkluftbehovet for utstyret er 0.6-0.8MPa, tørt, rent og oppfyller kravene til automatiserte produksjonslinjer; Støvpartikler Mindre enn eller lik 1um, vanntrykk duggpunkt Mindre enn eller lik -40 grad, olje (inkludert damp) Mindre enn eller lik 0.1mg/;
(4) Rensligheten av luften i fabrikken skal ikke være mindre enn 300 000 nivå (ISO klasse 8);
(5) Overføringshastighet for overføringsutstyr: Overføringssyklustiden er mindre enn 22 s, noe som oppfyller kravet til 500 MW/år produksjonskapasitet. Hele linjen tar i bruk hastighetsregulering med variabel frekvens, med en hovedhastighetsreguleringsfrekvens satt til 30HZ og et hastighetsreguleringsområde på 0-50HZ (spesifikk hastighet kan finnes i utstyrsparametrene til hver enhet);
(6) Eksterne dimensjoner på overføringslinjen: Dette utstyret er en ikke-standard enhet, og det endelige layoutdiagrammet vil bli levert av Edobo Solar;
(7) Monteringslinjehøyde og justeringsområde: Det er en viss høydeforskjell mellom det enkelte utstyret og overføringsenheten. For detaljerte ytre dimensjoner, se de tekniske parametrene til det enkelte utstyret; Høyden på overføringsenheten er vanligvis 950 mm ± 30 mm;
(8) Transmisjonslinjen og utstyrets driftsområde kan justeres mellom komponenter med lengde (1650mm-2600mm) * bredde (950mm-1500mm), noe som muliggjør transport av komponenter i forskjellige lamineringsmetoder.
(9) Transmisjonslinjen er jevn og offsetstørrelsen er mindre enn 10 mm;
(10) Når utstyret fungerer normalt, er komponentfeilfrekvensen forårsaket av utstyret og overføringslinjene mindre enn 1/1000;
(11) Støynivå under drift av utstyret Mindre enn eller lik 72dbA (unntatt kompresjonspumper)

1. Cellen bruker CCD visuell posisjonering, som har fordelene med høy nøyaktighet og stabilitet;
2. Utstyret kan automatisk motta, automatisk layout og automatisk eksportere komponenter, og layout er nøyaktig posisjonering;
3. Sugekoppen er laget av importert silikonmateriale, som ikke vil etterlate et merke på overflaten av batteriet;
4. Bruk treakset mekanisk bevegelsesmodus (roterende 180 grader);
5. Sidebevegelsen vedtar lineær motormodul, som har fordelene med rask bevegelseshastighet, høy gjentatt posisjoneringsnøyaktighet og stabil ytelse, sparer den totale takttiden;
6. Lang og kort kant endring justering vedtar rask låsemekanisme, justering raskt, enkelt, praktisk og pålitelig;
