Funksjon og introduksjon

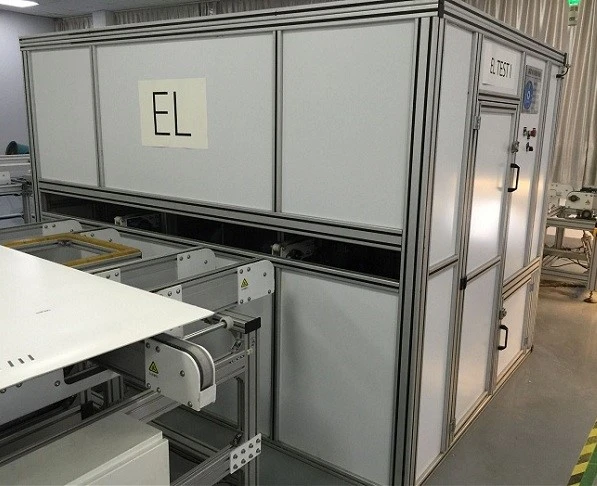

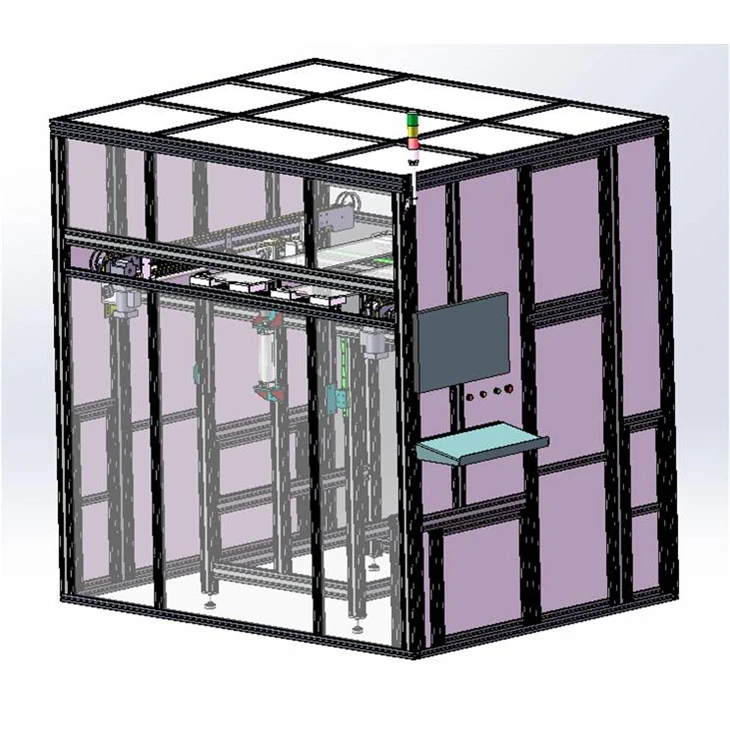

Online EL-tester, overføringshøyden 960 mm, kort vei, enkeltkamera 1600w/2400w/3200w, lys ned.
1.Etter overføring i siste prosess, send signal.
2.EL-tester mottar signalet, den hemmelige døren åpen, overføring til arbeidsområdet, hemmelig dør lukket.
3. Plassering av den siste handlingen, frekvenskonverteringsmotoren bremser ned, komponenten kommer til posisjoneringskolonnen, motoren slutter å gå.
4. Probe handlinger (lag toppen av sonden på bussing båndet).
5. Kameraet tar automatisk bilder, testresultatene lagres automatisk i datamaskinen, sonden tilbakestilles.
6.Den hemmelige døren åpen, motoren kjører komponenttransmisjon, komponenten forlot dette området, støtte komponent tilbakestilling.
7.Når hoveddelen kjører, operatøren for å observere den oppdagede komponenten er i tråd med kravet.
Hovedparameter
Modulformat:(1580-2000)mm*(800-1000)mm
Syklus tid:<33s(before laminator)
Maks kapasitet: ~2618/dag,
Operatør online:1
Nominell effekt(kw):1,09kw,
Trykk(MPa):0.7MPa+0.1 ,
Dimensjon (LXBXH):2500mmx1900mmx2430mm,
Miljøkrav: temperatur18-30 grad .fuktighet ＜75 %.
Fordel
1. Maskinen dekket av stålkonstruksjon, Utseende med staving lakk, ser rent og ryddig ut
2.Automatisk drift, uten behov for personellinngrep, høy grad av automatisering, god sikkerhet.
3. Maskinen bruker standard motordrift (frekvenskonverteringskontroll), luftsylinderhandlingskontroll, posisjonen er nøyaktig.
4. Enkeltkamera 1600W/2400W/3200W tar bilder som er klare og enkle å skille mellom
5.Strekkodeskanning, automatisk navngitt med strekkoden og lagre, automatisk vannmerkebilde.
6.Defekt type definisjon, defekt klassifisering automatisk generere dato mappe, automatisk lagre, spørring funksjon.
7. Maskinen har vert for bilder å lagre og ta av folk.
8. Lagre bildeformat, lagre baneendring.
9. Bildevisningspiksler, programvaren kan justeres for å tilfredsstille behovene til forskjellige klienter.
|
