Funksjon og introduksjon

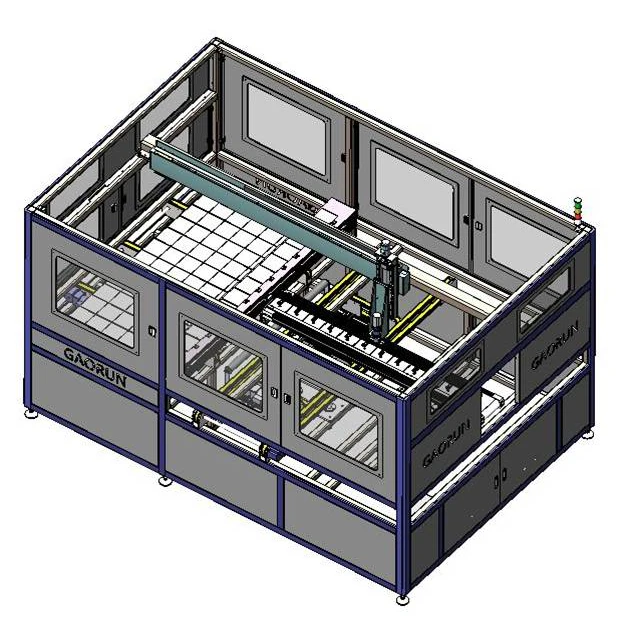

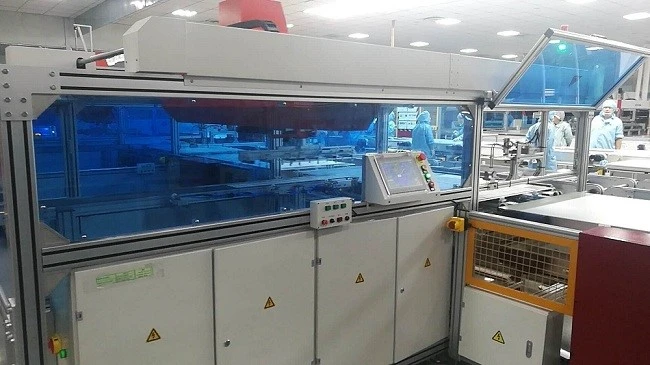

Automatisk oppleggingsmaskin med langkant forover, er en-til-en tilsvarende automatisk strengmaskin. Den lange kanten av cellestrengen er parallelt med den lange kanten av modulen. Maskinen med enkeltsett layup system kan brukes for layup av 96, 72 og 60 modul og har maskinregulering.
1.Motta strengcellen til den automatiske strengcellen. Plukke cellestrengen til reguleringsmekanismen. Fortsett reguleringen til strengcellen.
2.Motta glass og EVA-materiale fra produksjonslinjen. Fortsett reguleringen til strengcellen.
3.Plukke cellestrengen fra reguleringsmekanismen. Sette cellestrengen til EVA i henhold til den positive og negative elektroden. Overfør modulen etter å ha fullført all handling.
4. Strengecellen kan oppnå visuell posisjonering, fiberoptisk posisjonering og mekanisk posisjonering.
Hovedparameter
Modulformat:(1400-2600)mm*(800-1100)mm
Syklustid: tiden for strengen med 10 eller 12 moduler er mindre enn 15 s/tid på
streng med 6 moduler er mindre enn 10 s
Maks kapasitet: 2400/time
Vekt: 400 kg
Merkeeffekt: 4,5 kw
Trykk:0.6-0.8 MPa
Tilkoblingsformat: Φ12
Dimensjon (LXBXH): 3500mm*2500mm*2200mm
Fordel
1. Maskinen bruker belte og skruestang som drives av servomotor for overføring, og styres av lineær skinne, med fordeler som presis posisjonering, stabil kjøring og høy hastighet.
2. Sugeplate er laget av polyuretan og etterlater ingen merker på cellestrengen etter suging.
3. Maskinen er utstyrt med strømav- og luftav-beskyttelse.
4. Maskinen er helautomatisk og krever ingen menneskelig innblanding.
5. Lokaliseringspresisjonen til cellestrengen er ±0,3 mm.
6.Seks cellestrenger med intervall mellom 1~10 mm.
7.Dimensjon på cellestrengen er 125/156,6~12 stk.
8.Hovedskinne med 2 samleskinne/3 samleskinne/4 samleskinne/5 samleskinne.
|
